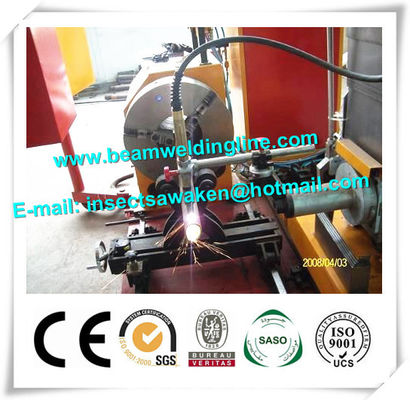

CNC Plasma Cutting Machine Mild Steel Pipe Bevelling Machines

Basic Technical Parameter

Pipe outer diameter

Pipe length

Plasma cutting pipe thickness

Max. Pipe loading capacity

Pipe material

X axis hole diameter

Φ100-800mm

≤8000mm

1-20mm

5000KG

Mild steel

260mm

Axis

Number of the control axis

5

Name of axis

Rotate the work piece (X)

Cutting torch move along with Pipe Axis (Y)

Cutting torch swing in Pipe axis direction (Z)

Cutting torch move up and down in vertical direction (U)

Cutting torch swing in pipe radial direction (W)

Rotate freely

Max stroke in Y axis

Max rotation angle in Z axis

Max stroke in U axis

Max Rotation angle in W axis

No limited in X

8000mm

±60°

400mm

±60°

Beveling angle

Flame beveling angle

Plasma beveling angle

Max ±60°

Max ±45°

Cutting speed

Flame cutting speed

Plasma cutting speed

50mm-750mm/min

50-4000mm/min

Overall accuracy

Portrait Moving Error

Turning Angle Error

Surface quality

≤0.2mm per 1000mm

≤1° per 180°

Dross free

Idle speed

X axis rotate speed

0-10000mm/min

Mechanical parts

Dedicated chuck

Adjustable pipe bracket

Plasma cutting torch

1set

3set

1set

Electrical parts

Numerical control system

Driving motor

Driving control system

Moving controller card

Gear box

1set

Panasonic

Panasonic

Programmable Multi-Axis Controller

SEW

Control system configuration (Advantech made in TAIWAN)

CPU

Torch screen

RAM and VGA card

Input model

Data reserve model

Hard disk

Operation system

Network card

Motor axis controller

Intel Pentium III (1000Hz)

10 inch color touch screen

128M/4M VGA card

MID Floppy disk or U disk

Floppy disk and hard disk

20G

WINDOWS

100M

PMAC-motion card

Rotate the work piece (X)

Precision gear box, gear secondary transmission

Rotate speed 0.1-25r/min

Servo motor Panasonic motor

Position accuracy ±0.1mm

Cutting torch move along with Pipe

Axis (Y)

Precision gear box, gear and track transmission

Track length of the cutting head (Max stroke) 8000mm

Servo motor Panasonic motor

Position accuracy ±0.2mm

Cutting torch swing in Pipe axis

direction (Z)

Precision worm-gear case transmission

Swing angle ±60°

Servo motor Panasonic motor

Position accuracy ±0.1mm

Cutting torch move up and down in

vertical direction(U)

Precision gear box, ball screw transmission

Cutting torch up and down stroke in vertical 400mm

Servo motor Panasonic motor

Position accuracy ±0.2mm

Cutting torch swing in radial direction

of pipe axis (W)

Precision gear box transmission

Swing angle ±60°

Servo motor Panasonic motor

±0.1mm Position accuracy

T-joint cutting

T-joint hole Cut (Inner-fit)

T-joint hole Cut (Out-fit)

T-joint hole Cut (off-center)

Branch pipe cutting

T-joint End Cut(center)

T-joint End Cut(off-center)

Slant joint End Cut (center)

Slant joint End Cut(off-center)

Grooving

Rectangle hole Cut

Slit Cut (center)

Slit Cut (off-center)

Oblique crossing cutting

Slant joint Hole Cut (center)

Slant joint Hole Cut (off-center)

Pipe end cutting

Straight End Cut

Miter End Cut

Multi-branch cutting

Multi-branch profile Cut

Multi-branch and Branch End Cut

Annular pipe crossing Cut

Elbow (shrimp joint) Cut

Main Function

Max bevel angel: Both are ±60° vertical and horizontal

Min cutting intersection angle: ±30°

Cutting speed: Auto stepless peed regulation

Continuous cut setting

Fixed angle and Fixed point beveling Setting

Suitable for cutting the cylinder branch , two or three layer saddle cutting of the main pipe,

CNC pipe intersection cutting machine is special CNC equipment which is used for cutting metal pipe automatically.

It can reslize auto program and auto CNC nesting work for any complicated joint type of intertube and pipe and non-intertube.
